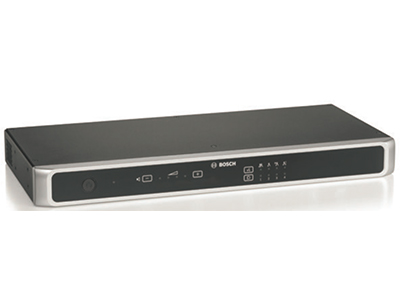

博世BOSCH CCS1000D控制單元 CCSD-CU

技術參數：

★即插即用功能，以便快速、輕松地連接多達80 臺討論設備
★用于高級配置和控制的直觀網頁瀏覽器界面控制
★對高清攝像機聯動控制（功能）的原生支持
控制主機是CCS 1000 D 數字討論系統的主要組件。它為連接的所有討論設備CCSD?DS/CCSD?DL)提供直流電源，并監測和控制討論系統。
? 最多可將80 臺討論設備連接到一個控制主機；使用增容單元(CCSD?EXU)可將系統擴展為最多245 臺討論設備。
? 該裝置可通過觸摸按鈕來輕松配置和操作，而且直觀的LED 指示燈可清楚顯示系統設置。
? 裝置后部設有方便的接口，可以將外圍設備（如音頻設備、以太網交換機、視頻設備、博世高清會議攝像機和PC 或筆記本電腦）連接到討論系統。
? 可利用直觀的網頁瀏覽器界面根據需要輕松查看和更改基本和高級系統設置。
基本功能
即插即用功能
利用控制主機的即插即用功能，可以根據需要將討論設備和系統攝像機方便地連接到系統，也可以將其從系統中移除。不需要關閉電源或重新啟動系統，這可確保快速安裝和重新配置。
網頁瀏覽器控制
可通過將網頁瀏覽器界面與平板電腦、筆記本電腦或PC 組合使用，輕松查看和配置基本和高級系統設置（包括話筒管理）。
? 在網頁瀏覽器界面中進行的更改會自動更新到控制主機中，反之亦然。
? 網頁瀏覽器界面中的節能模式可在兩小時未使用控制主機和連接的設備時自動將它們關閉。
? 在會間休息時可使用待機模式。選擇此模式后，控制主機將設置為待機，所有討論設備將被關閉。
? 網頁瀏覽器界面還有一個用于選擇固定IP 地址的選項。RESTful API（應用程序編程接口）可用于：
? 控制發言者的話筒。
? 控制討論模式和等待列表。
? 將系統設置為待機狀態或使系統從待機狀態中恢復。
? 檢索和設置單個討論設備的話筒靈敏度。
? 提供網絡廣播和錄音機解決方案需要的話筒信息、第三方搖攝俯仰變焦(PTZ)攝像系統以及啟用和禁用話筒的摘要式布局。
話筒管理
通過按討論設備上的話筒按鈕可同時激活的話筒的最大數量可通過控制主機上的“開啟話筒數量”(NOM)按鈕進行選擇。
? 可在控制主機上選擇最多4 個話筒。
? 可在網頁瀏覽器界面中進一步增加到25 個話筒。
優先發言話筒選項
可將討論設備配置為優先發言話筒，即無論開放的話筒數為多少，始終都能發言。通常，優先發言話筒位于講臺上，供客席發言者使用。通過網頁瀏覽器界面總共可將25 臺討論設備配置為優先發言話筒或主席機。
討論模式
可通過按控制主機前部的“話筒模式”按鈕來選擇下列話筒模式之一：
? 開放模式 - 普通代表可通過按其話筒按鈕來發言。當達到開放話筒最大數量時，下一位按其話筒按鈕的普通代表將被添加到等待列表。當某個已激活的話筒停用時，“等待列表”中的第一位普通代表就可以發言。
? 覆蓋模式 - 普通代表可通過按其話筒按鈕來覆蓋他人的話筒。當達到開放話筒最大數量時，如果再有一位普通代表按下其話筒按鈕，則將取消激活使用時間最長的話筒（主席的話筒不會計入開放話筒數量，因此主席的話筒不會被其他普通代表的話筒覆蓋）。
? 語音激活模式 - 與會人員可通過對著話筒發言來激活其話筒。 通過按住話筒按鈕，可暫時使話筒靜音。
? 即按即講(PTT)模式 - 與會人員可通過按住話筒按鈕來發言。 釋放話筒按鈕時，將取消激活話筒。 可發言的與會人員的最大數量由開啟話筒數量決定。
用于連接外圍設備的接口
控制主機允許以下設備連接到數字討論系統：
? 系統攝像機 – 用于提供會議進程的清晰的可視化概覽。可將最多6 臺博世高清會議球型攝像機連接到具有直接支持的系統（可在網頁瀏覽器界面中配置攝像機預設）。
CCS 1000 D 數字討論系統支持tvONE CORIOmaster
mini C3-510 和Kramer MV-6 3G HD-SDI Multiviewer 視頻切換器。
? 外置有線或無線話筒 – 用于允許客席發言人或聽眾參與討論。
? 擴聲系統 – 用于將會議進程傳送至同一房間或相鄰房間中的聽眾。
? 音頻設備 – 用于通過討論系統的揚聲器播放音樂。
? 外部音頻處理器 – 用于修改傳送到普通代表的揚聲器和耳機的會場信號（即平衡）。
? 電話耦合器 – 用于允許遠程普通代表通過電話/視頻連接參與討論。
? 外部錄音機 – 用于錄制和回放討論內容。
控件和指示燈
? 帶有紅色/綠色LED 指示燈的電源開/關按鈕。紅色表示系統已關閉（外部電源不供電）。綠色表示系統已激活（控制主機和所有連接的設備已接通電源）。
? 用于設置所有連接的討論設備的音量范圍的加/減按鈕 – 與LED 指示燈一起使用來顯示所選音量。
? 用于選擇話筒操作模式之一的話筒模式按鈕 – 與LED 指示燈一起使用來顯示所選模式。
? 用于選擇可同時激活的話筒數量的開放話筒按鈕 – 與LED指示燈一起使用來顯示已激活的話筒的數量。
CCSD?CU 后視圖
? 1 個4 針圓形插座24 VDC 功率輸入連接器。
? 2 個6 針圓形插座連接器，用于每個干線環路連接40 個討論設備。
? 1 個RJ45 以太網連接器，用于與網頁瀏覽器界面應用程序通信。
? 1 個3 針XLR 插座話筒輸入連接器，提供幻象電源。
? 1 個RCA 輸入，用于“會場”（即外部音頻源，如CD 或DVD 播放器）。
? 1 個RCA 輸出，用于“擴聲系統”。
? 1 個RCA 輸入/輸出，用于以下任一項：
– “錄音機”，用于連接外部錄音機。
– “插入”，用于連接外部音頻處理器。
– “電話/混音消除”，用于允許遠程參與人員通過電話/視頻連接參與討論。
– “普通代表揚聲器”，用于將普通代表揚聲器信號傳送到擴聲系統。
僅一個音頻設備可隨時連接到該RCA 輸入/輸出。必須通過在網頁瀏覽器界面中選擇所需選項來配置RCA 輸入/輸出。
電氣規格
電源電壓適配器     100 至240 VAC，50/60 Hz
電流消耗電壓適配器         1.9 A (100 VAC)至1 A 240(VAC)
直流電壓控制單元          24 V，6.0 A
用于控制單元（不帶增容單元）的最大討論設備數       每個主干40 臺討論設備總共80 臺討論設備24 V，最大5.2 A（短路保護）
討論設備揚聲器音量控制      15 級，每級增幅1.5 dB（從-10.5 dB 開始）
裝置的限幅閾值等級       比額定電平高12 dB
由于開啟話筒數量(NOM)導致的增益降低
1/SQRT (NOM)
采樣率             44.1 kHz
頻率響應         30 Hz 至20 kHz
以太網速度      1 Gb/s
總諧波失真(THD)
額定輸入(85 dB 聲壓級)             < 0.5%
最大輸入(110 dB 聲壓級)           < 0.5%
音頻輸入
XLR 額定話筒輸入        -56 dBV
XLR 話筒最大輸入        -26 dBV
RCA 額定輸入              -24 dBV (+/- 6 dB)
RCA 最大輸入              +6 dBV
信噪比                         > 93 dBA
頻率響應                     30 Hz 至20 kHz
THD                           <0.1%
音頻輸出
RCA 額定輸出             -24 dBV (+6/- 24 dB)
RCA 最大輸出             +6 dBV
信噪比                        > 93 dBA
頻率響應                    30 Hz 至20 kHz
THD                          <0.1%
機械規格
尺寸（高x 寬x 深），包含支腳         45 x 440 x 200 毫米（1.8 x 17.3 x 7.9 英寸）19 英寸寬，1 RU 高
支腳高度           5.5 毫米（0.2 英寸）
安裝                 桌面安裝，或19 英寸機柜
材料（頂部和基座） 涂漆金屬
顏色（頂部和基座） 經典黑色(RAL 9017)，亞光
裝飾前面板珍珠淺灰色(RAL 9022)，亞光
重量               約3.2 千克（7.1 磅）
環境參數
工作溫度5 oC 至+45 oC（+41 oF 至+113 oF）
存儲和運輸溫度-40 oC 至+70 oC（-40 oF 至+158 oF）
相對濕度5%至98%無冷凝
