產品參數

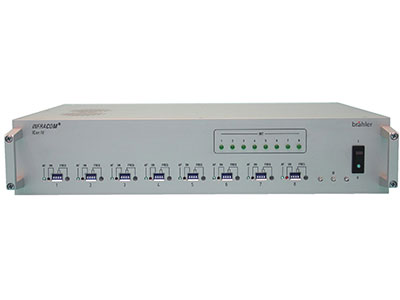

紅外發射主機 ICen IV
產品描述
在INFRACOM模擬同聲傳譯系統中，紅外發射主機ICen IV可支持8個頻道的聲音信號。通過級聯最多支持32個語言頻道。一臺紅外發射主機ICen IV可連接多達20塊紅外輻射板，能輕松應對大多數會場的需求。它還擁有3個紅外調試發散二極管可以在沒接輻射板IRad時也能方便調試人員調試系統。前面板的LED燈用來指示工作狀態：頻道打開（紅色），音頻信號可用（綠色）。
技術參數
本產品符合IEC914和IEC61603-7國際標準
接口
?OR-IN（1 路卡儂母） 輸入源語信號
?OR-OUT（1路卡儂公）
輸出源語平衡信號
(-14 ... +6)dBV/600Ohm
?LINE-OUT（8 路卡儂公）
錄音音頻信號輸出
?IR-LINE（2路BNC接口）
1：連接多達10塊輻射板
2：連接另外的10塊輻射板
?RF-LINK （1路BNC接口）
串聯下一臺 ICen IV
?INTERPRETER（2路A36接口）
連接譯員機
產品特點
?電源接通后亮綠色LED燈
?頻道打開后亮紅色LED燈
?（AF）音頻可用亮綠色LED燈
?翻譯控制亮綠色LED燈
傳輸頻率
1935kHz-3175kHz(31頻道)
中頻455KHz
測量值
?失真：< 0.2%
?信噪比：>70dB
?信道間距：>60dB
電源
?電壓：(90...250)VAC,(50 ... 60)Hz
?功率：40VA max
外觀
?19"， 2U ，鋁合金，銀白色
?尺寸寬x高x深：(433x88x305)mm
重量
?重量：4.6Kg
系統組成
?紅外輻射板IRad
?紅外接收機IRX32
?譯員機DOL7/x
?BNC線纜 (50Ohm)
產品描述

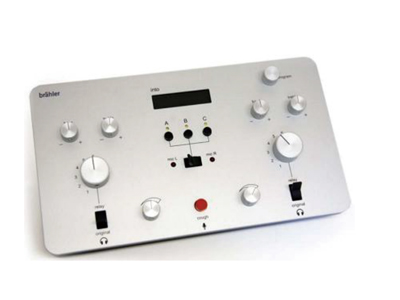

在INFRACOM模擬同聲傳譯系統中,雙人譯員臺DOL7/2E是可供兩人同時使用的譯員控制臺，支持1+6種語言頻道，它的連接采用“手拉手”串聯方式。富有時代感和先進的設計，獲得各國用戶一致認可?？刂乒δ軈^(qū)域布局合理，給予用戶直觀和便利的操作體驗。2個頻道監聽旋鈕，每個都能監聽6種頻道。傳譯人員可以通過撥動開關選擇監聽源語頻道或其他頻道，每一邊的音量、 高低音大小都能單獨調整。
產品特性
?可供兩人使用
?1+6 頻道
?兼容 1+8 頻道設備
?單電纜連接技術
?A/B/C 輸出頻道
?屏幕顯示輸出頻道，語言符合ISO639
標準
技術參數
產品符合IEC914和DIN56924國際標
準
?標準接口：A36K
?3.5米長尾纜
?3.5mm耳機接口
?2個D7-CB 專業翻譯耳機接口
?2個D5-BS話筒接口（TM55/18 ）
?旋鈕可調節各種設置
? 話 筒 放 大 器 和 限 幅 器 ， 平 衡 輸 出
+6dBV、頻率響應125Hz-15kHz信噪
比：>60dB(A) 諧振失真：<1%
?液晶顯示屏可顯示2*16的字符，來顯
示編號、語言、輸出狀態等
?可分別調整監聽耳機的音量、高低音
?頻率響應 100Hz - 20kHz
?信噪比>70dB(A)
?諧波失真<0.5%
外觀
?底殼：牢固的黑色塑料
?操作表面：鋁合金陽極氧化處理，銀色
?寬x高x深：(305x96x175 )mm
?重量：1.9Kg
選配配件
?K45/6動圈頭戴耳機，1.5 米線纜
?PMX60動圈頭戴會議耳機，有領口夾
子
?HS394 輕便的譯員耳機
?HS460譯員耳機
?K15 會議耳機
?TM55/18譯員話筒
?A36K-5延長線5m
?A36K-10延長線10m
?KAD03鋁制運輸箱

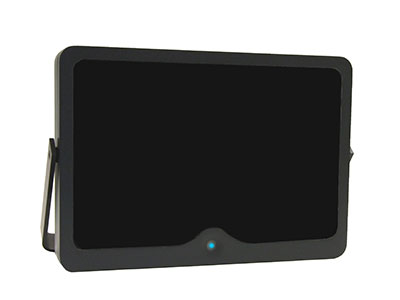

紅外輻射板 IRad(波段2和波段4)
產品描述
IRad是最新一代通用型紅外輻射板。能在INFRACOM模擬同聲傳譯系統中使用，也能在CDS VAN數字同聲傳譯系統中使用。IRad擁有廣播級音質并傳輸多達32個頻道信號。按會議系統技術標準IEC61603-3和IEC61603-7它能發射頻率響應為波段2和波段4的紅外傳輸信號?；诖隧?xiàng)技術，保證了IRad紅外輻射板能夠在強烈陽光下使用而不受干擾。超靜音設計能確保IRad工作時沒有噪音。
工作模式
兩種工作模式：半功率和全功 率輸出，
通過背板上的開關切換。
保護電路
額外的esd保護功能對散熱器 的溫度進
控制。如果溫度太高，保護電路會自動
減少輻射板的輸出功率或關閉它。當保
護模式啟動時，前面板的led 燈的會顯
示不同顏色來表示。
狀態指示
前面板變色的LED燈，用來指示輻射板
的不同工作狀態
默認關閉
藍色：全功率輸出
黃色：半功率輸出
紅色閃爍：故障，例如溫度過高、一條
或多條線路故障、其他類型故障。
技術參數
IRad 符合 IEC60914、IEC61603-3
和IEC61603-7國際標準
常規
?載頻范圍：40 ... 4000 kHz (波段2和
波段4)
?二極管數量：336
?紅外二極管平均徑向角：30°
?平均功率：20W
?全功率或半功率輸出開關
?線路終止開關
?高質量線性輸入和輸出信號
接口
?電源接口
?IEC電源接口，可為旁邊的輻射板供電
? 紅外 BNC 接口(50Ohms)，第二個接
口可級聯下一個輻射板（信號循環）
溫度范圍
? 工作：+10℃~+40℃
?儲存：-20℃~+50℃
?濕度：<80%，無結露
?對流冷卻
電源供應
?電源：(100 ... 240) VAC ， (50 ...
60) Hz 內置開關電源。
?功率
待機：9W
半功率：25W
全功率：50W
外觀
?塑膠外箱，煙煤色，支架和散熱器為金
屬材料
?尺寸：寬x高x深：420x282x50mm
? 重量：4.9Kg

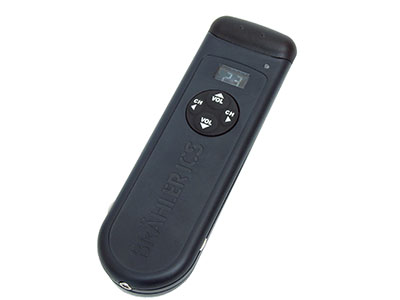

接收機 IRX （波段2和波段4)
產品描述
IRX是貝拉最新一代通用型紅外接收機。它能在INFRACOM模擬同聲傳譯系統中使用，也能在CDS VAN數字同聲傳譯系統中使用。IRX紅外同傳接收機最多可以接收32個語言頻道。擁有4個按鍵分別用來控制音量和頻道。聲音級和頻道號顯示在背光LCD屏幕上，同時還能顯示電池容量、信號強度、工作模式等信息。它采用的PLL-synthesizer（鎖相回路）技術能保證信號傳輸?shù)母咝院驮O(shè)備運行的穩定性。IRX紅外同傳接收機可在波段二和波段四之間切換。保證在陽光下使用而不受干擾。使用新的充電控制LED后，接收器充電更容易控制。貝拉獨有的電池分化管理技術能保證接收機能長時間使用或待機。
技術參數
產品符合IEC60914、IEC61603-3和
IEC61603-7國際標準
頻道數量
?12或32方向特性
?水平120°，垂直100°
工作模式
?超外差接收機PLL-synthesizer
?FM調制
顯示
?2字段LCD
?顯示頻道數量和聲音級別
?高質量線性輸入和輸出信號
?背光
載波頻率
?(55-1335)kHz（波段 2）
?(1935-3175)kHz（波段 4）
頻響范圍
? (125-8000)Hz
失真
?< 2.0%
信噪比
?> 55dB
電池
?3節7號充電電池或普通電池
工作時間
?75小時（充電電池）
?120小時（普通電池）
接口
?3.5mm耳機接口，32-3000Ohm
外觀
?塑膠，灰色
?尺寸，寬x高x深： (50x150x25 ) mm
?重量：150g
配件
K10/16會議頭戴耳機
K45/6會議頭戴耳機
MG07/8聽診式耳機
選項
RX32-32頻道接收機，可選配防盜組件
RX12-12頻道接收機，可選配防盜組件
RX4-4頻道接收機，可選配防盜組件

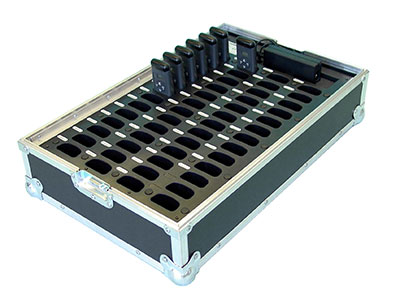

充電存儲箱 TK50
產品描述
TＫ50存儲箱可以存儲50個無線同傳接收單元IRX。你也可以把它升級成充電存儲箱，只需要增加一個充電電源即可。充電時只需將接收單元放進箱內，打開電源。建議晚上充電(約14小時)，第二天便可以使用一整天，長時間充電也不會損壞充電電池。接收單元和充電插槽可以連續并統一地編號。這能方便管理每一個充電的接收單元。充電箱能的存儲盤堅固耐用并包含可拆卸的蓋子。充電箱外配有掛鎖掛孔和堅固的折疊提手，為搬運箱子提供便利。
技術參數
50個存儲插槽
?尺寸：寬x深x高：640x410x220mm
?重量：11.5kg（空箱子）
?內部電源接口
?充電電源尺寸:
寬x深x高:132x58x30mm
?可用鎖鎖定
?活動箱蓋
?堅固的提手
選配
PSUTK50-A100充電電源
輸入：90-240V
輸出：12V，8.3A
