產品簡介
/ Introduction
產品參數
產品描述

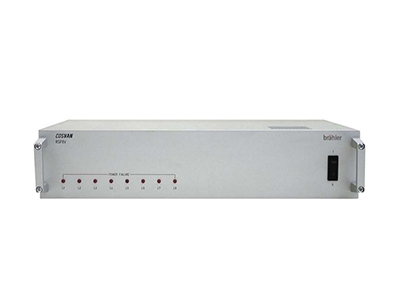

16頻道數字分配放大器RSP8V是帶有數據轉化功能的電源供應器。它能把數字信號轉化成符合系統要求的信號格式。在 CDSWAN 數字同聲傳譯系統中，RSP8V 能提供 8 路輸出用來連 接 嵌 入 式 同 傳 接 收 單 元EWD216。它能驅動的最大單元數量取決于系統線路的總長度。通常情況下每一路最多能接30個單元。RSP8V 的 8 路輸出還具有電路短路保護功能。萬一出現短路，輸出電流將被限制為 1.2A。這一路輸出會自動切斷，并且前面板對應的 LED會亮紅燈。當短路被排除，輸出會再次自動開啟。
技術參數
接口
EDAT IN（RJ54 接口）
連接控制電腦里的 DSP 卡，最多 16種語言頻道
EDAT OUT（RJ54 接口）
鏈接 EDAT IN 接口
(-14 ... +6)dBV/600Ohm
L1 ... L8 OUT（8 路 RJ54 接口）
連接嵌入式 EWD216，最多支持 16
種語言頻道，平均輸 48VDC/750mA
產品特點
電源接通后亮綠色 LED 燈
短路時對應鏈路亮紅色 LED 燈
短路保護輸出
短路< 2s：
每個輸出電流限制在 1.2A
短路> 2s：
關閉輸出
如果短路被排除，65S 后再次開啟
輸出
電源
電壓：(90 ... 250)VAC，(50 ... 60)Hz
功率：300VA max
外觀
19"， 2U，鋁合金，銀白色
尺寸，寬 x 高 x 深：(433 x 88 x 285) mm
重量：4.7Kg
配件
橡膠腳墊（4 個）
桌面安裝
安裝支架（2 個）
機架安裝
